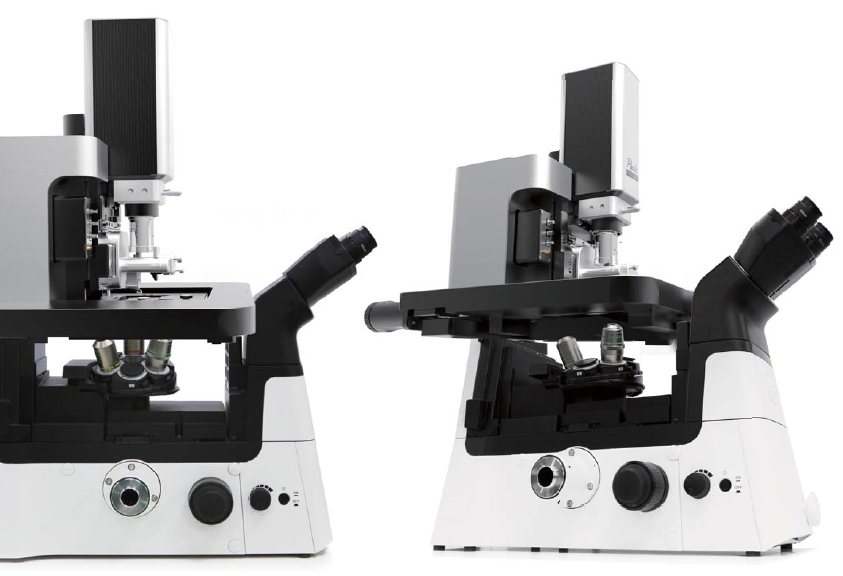

Park NX12-Bio是一個強大的三合一生物研究工具，將掃描離子電導顯微鏡(SICM)與原子力顯微鏡(AFM)和倒置光學顯微鏡(IOM)融合在同一平臺上。Park NX12-Bio的模塊化設計允許您在SICM和AFM之間隨意切換。在融合了SICM、AFM和IOM的生物-機械測量功能后，Park NX12-Bio這一非侵入性液體成像工具成為研究生理學條件下生物材料的較佳選擇。
基本技術
掃描器 | Z掃描器 | XY掃描器 |
| | 柔性引導高推動掃描器，柔性引導高推進掃描器 掃描范圍：15可選（30μm） | 閉環控制的柔性引導XY掃描器 掃描范圍：100μm x 100μm |
驅動臺 | | 影像 |
| | XY驅動臺行程范圍：50mm x 50mm Z驅動臺行程范圍：25mm 聚焦驅動臺行程范圍：15mm | 樣品表面和懸臂的直觀同軸影像 視野：840 μm x 630 μm 攝像頭：5MPixel |
倒置光學顯微鏡 | | |
| | 物鏡：直到100% 熒光顯微鏡 共聚焦顯微鏡 | |
標準成像 | 化學性能 | 介電/壓電性能 |
? 實際非接觸式 ? 接觸式AFM ? 側向摩擦力顯微技術（LFM） ? 相位模式，輕敲模式 ? 間歇式AFM | ? 功能化探針的化學力顯微鏡 ? 電化學顯微鏡(EC-STM和EC-AFM) ? 掃描電化學池顯微鏡（SECCM） ? 掃描電化學顯微鏡（SECM） | ? (EFM)靜電力顯微鏡 ? 動態接觸式電子顯微鏡（EFM-DC） ? （PFM）壓電力顯微鏡 ? 高電壓PFM |
力測量 | 磁性能 | 熱性能 |
? 力-距離（F-D）光譜 ? 力-體積成像 ? 熱噪聲法標定彈性系數 | ? 磁力顯微鏡 ? 可調AFM | ? 掃描熱顯微鏡（SThM） |
電性能 | 電性能 | 機械性能 |
1) 可以再液體中成像
2) 生物組織3D成像
3) 適合溫度，PH值和濕度控制，保證生物活性
4) 力對距離(FD)光譜能夠檢測和特征化各類生物材料的機械性能
5) 精確的力對距光譜控制，配上領先的低噪聲Z軸探測器
6) 力陣列成像，兼容全系列物鏡，放大倍率高至100倍
7) 整合共焦顯微術和熒光顯微術
應用
在細胞固定中力學方面的應用

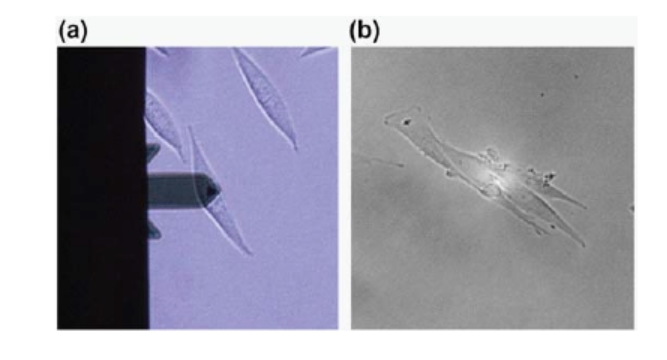

L929細胞的光學圖像AFM (a)和SICM (b)

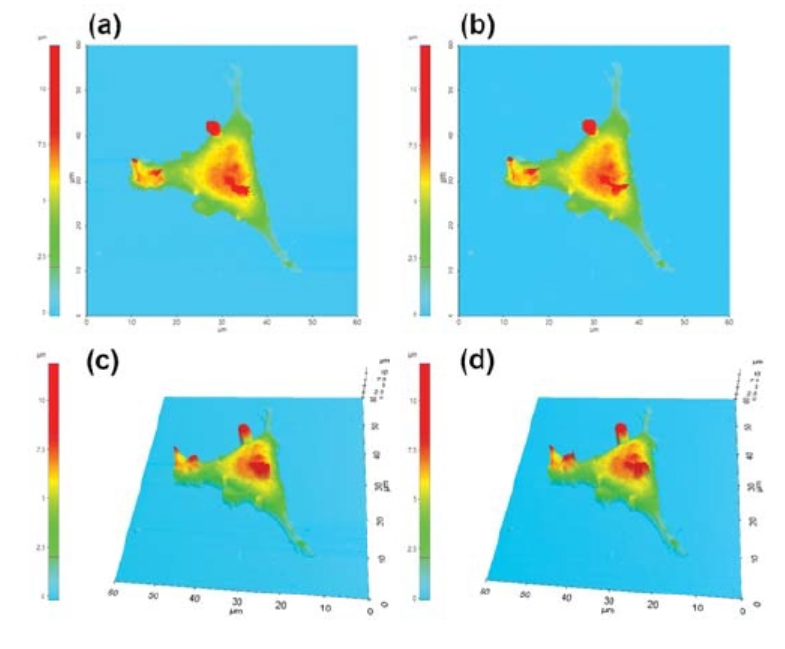

活的(a)、(c)和4% PFA處理(b)、(d) SICM細胞表面成像。
相關文獻
Seong-Oh Kim et al. “Correlating single-molecule and ensemble-average measurements of peptide adsorption onto different inorganic materials” Phys. Chem. Chem. Phys., 2016, 18, 14454-14459.
