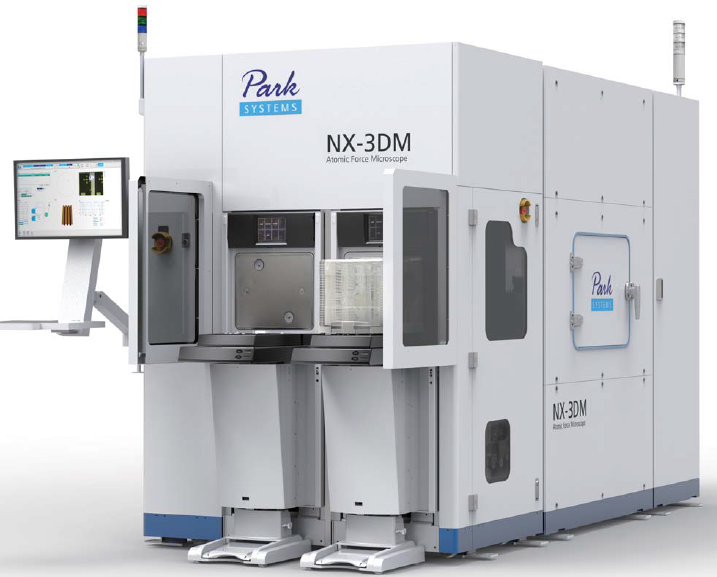

NX-3DM 可旋轉全自動原子力顯微鏡


品  牌 ：Park
型  號 ：NX-3DM
產  地 ：韓國

關鍵詞 ：NX-3DM,原子力顯微鏡,AFM,SPM,掃描探針顯微鏡






									產品手冊下載













  •



    •






     Park
Systems推出NX-3DM全自動原子力顯微鏡系統，專為垂懸輪廓、高分辨率側壁成像和臨界角的測量而設計。借助XY軸和Z軸立掃描系統和傾斜式Z軸掃描器，NX-3DM成功克服精確側壁分析中的法向和喇叭形頭所帶來的挑戰。在True Non-Contact?模式下，XE-3DM可實現帶有高長寬比尖端的柔軟光刻膠的無損測量。

納米測量的精確性和高通量需要搭配高成本效益的解決方案，才能夠從研究領域擴展到實際生產應用中。面對這一成本挑戰，Park Systems帶來了工業級的原子力顯微鏡解決方案，讓自動化測量更快、更高效，讓探針更耐久！我們放棄了慢速又昂貴的掃描電子顯微鏡，轉而采用高效、自動化且價格實惠的3D原子力顯微鏡，進一步降低線上工業制造的測量成本?，F如今，制造商需要3D信息來表現溝槽輪廓和側壁變形異特征，從而準確找到新設計中的缺陷。模塊化原子力顯微鏡平臺實現了快速的軟硬件更換，使得升級更為劃算，從而不斷優化復雜并且苛刻的生產質量控制測量。此外，我們的原子力顯微鏡探針使用壽命延長至少2倍，進一步減少購置成本。傳統的原子力顯微鏡采用輕敲式掃描，這讓探針更易磨損，而我們的True
Non-Contact?模式能夠有效地保護探針，延長其使用壽命。


    基本技術
200 mm電動XY平臺
300 mm電動XY平臺
電動Z平臺
行程可達275mm x 200mm,
0.5 μm分辨率
行程可達400 mm x 300 mm，
0.5μm分辨率 小于1μm的重現性
27 mm Z行程距離
0.08μm 分辨率小于1μm
Z掃描范圍
Z掃描噪音
Z向探針噪音
15μm（大模式）分辨率 0.016nm
2μm  （小模式）分辨率 0.002nm
小于0.05nm
0.02 nm
200mm 系統
300mm 系統
設備需求環境
1500mm x980mm x 2050 mm
大約1020kg

 1840mm x 1170 mm x2050 mm
大約 2950 kg

室溫10 ℃~40 ℃
操作18 ℃~24 ℃
濕度 30%~60%

    主要功能
    創新的3D測量方法
側切和外伸輪廓；臨界尺寸；側壁粗糙度測量
    工業界低的噪音
    靜電消除系統確保穩定的掃描環境
    自動測量控制，提高效率

    應用
臨界尺寸和側壁測量

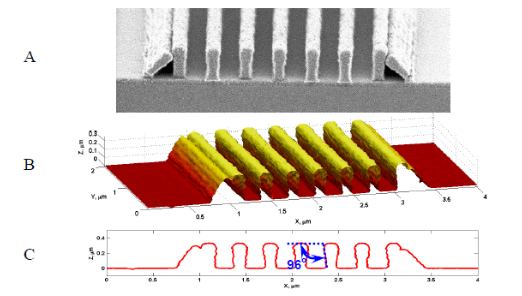

A、光刻膠致密線紋的橫截面SEM圖像;B、三維AFM圖像;C、模板AFM輪廓線
