一、 簡介

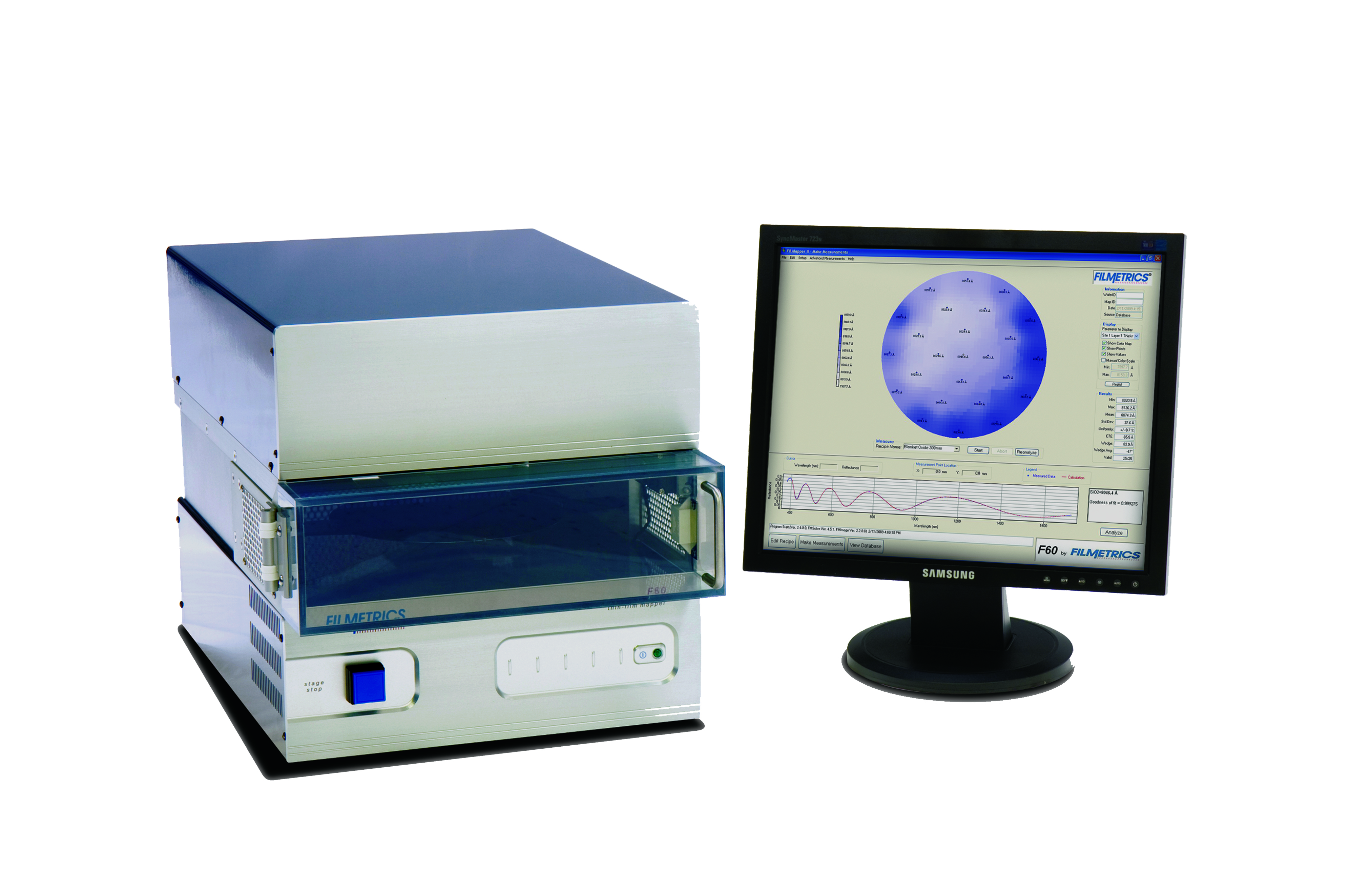

KLA的Filmetrics系列利用光譜反射技術實現薄膜厚度的精確測量，其測量范圍從nm-mm，可實現如光刻膠、氧化物、硅或者其他半導體膜、有機薄膜、導電透明薄膜等膜厚精確測量，被廣泛應用于半導體、微電子、生物醫學等領域。Filmetrics具有F10-HC、F20、F32、F40、F50、F60-t等多款產品，可測量從幾mm到450mm大小的樣品，薄膜厚度測量范圍1nm到mm級。Filmetrics F60 系列的產品可像F50產品一樣測繪薄膜厚度和折射率，但它增加了許多用于生產環境的功能。 這些功能包括凹槽自動檢測、自動基準確定、全封閉測量平臺、預裝軟件的工業計算機，以及升級到全自動化晶圓傳輸的機型。不同的 F60-t 儀器根據波長范圍加以區分。較短的波長 (例如， F60-t-UV) 一般用于測量較薄的薄膜，而較長的波長則可以用來測量更厚、更不平整以及更不透明的薄膜。 .

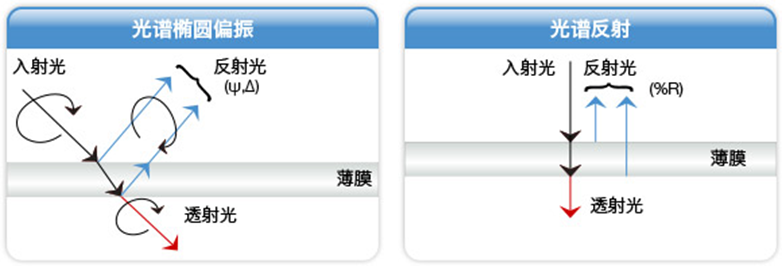

測量原理-光譜反射
光譜橢圓偏振儀 (SE) 和光譜反射儀 (SR) 都是利用分析反射光確定電介質，半導體，和金屬薄膜的厚度和 折射率。 兩者的主要區別在于橢偏儀測量小角度從薄膜反射的光, 而光譜反射儀測量從薄膜垂直反射的光。光譜反射儀測量的是垂直光，它忽略偏振效應 （絕大多數薄膜都是旋轉對稱）。 因為不涉及多種移動設備，光譜反射儀成為簡單低成本的儀器。光譜反射儀可以很容易整合加入更強大透光率分析。光譜反射儀通常是薄膜厚度超過10um的首選，而橢偏儀側重薄于10nm的膜厚。在10nm到10um厚度之間，兩種技術都可用。 而且具有快速，簡便，成本低特點的光譜反射儀通常是更好的選擇。
二、 主要功能

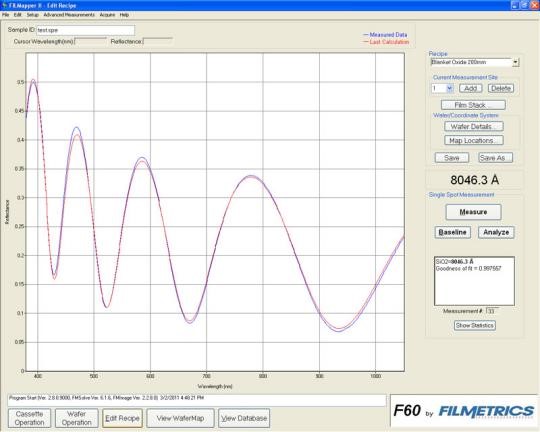

測量厚度、折射率、反射率和穿透率
? 單層膜或多層膜疊加

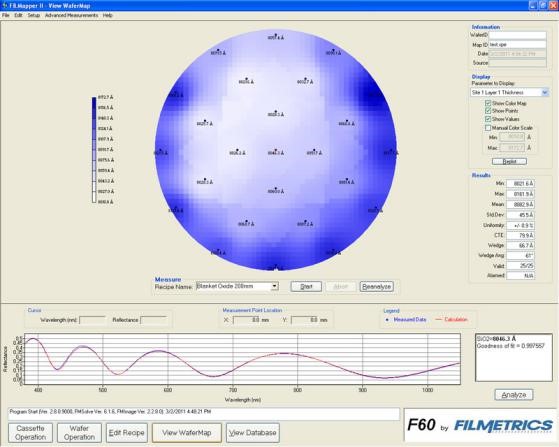

? 凹槽自動檢測
? 自動基準確定
? 全自動化晶圓傳輸
l 技術能力
光譜波長范圍：190-1700 nm
厚度測量范圍：5nm-450μm
集成平臺/光譜儀/光源裝置（不含平臺）
TS-SiO2-4-7200 厚度標準
真空泵
